Modellflugzeug "Kante"

[Schreinerin]

Ist schon etwas länger her, aber vielleicht für den ein oder anderen Interessant!

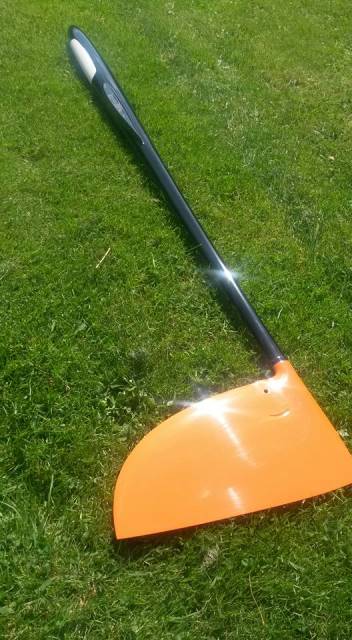

Segelfliegen ist unsere Leidenschaft und deshalb musste ein eigenes Modell her

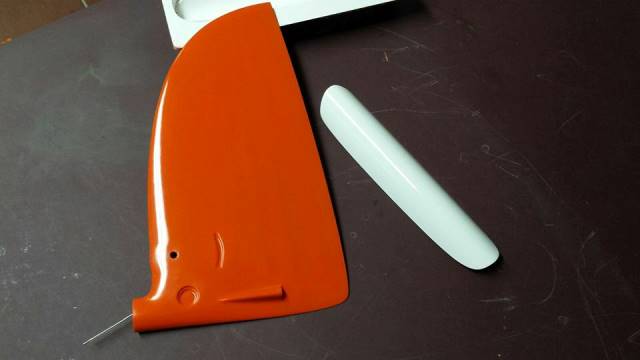

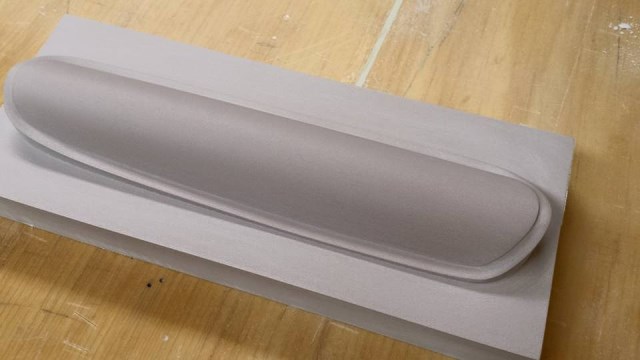

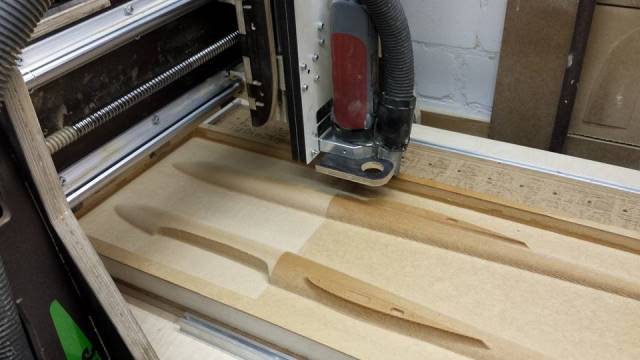

Nach der Planung wurden auf der Holzfräse Rumpf, Leitwerk und Kabinenhaube als Urmodell gefräst.
Die ganze Fräsarbeit belief sich etwa auf 36 Std., inkl. Schruppen und Schlichten.
Immer zwei Hälften, mit Passstiften, damit Sie später wieder genau aufeinander passen.

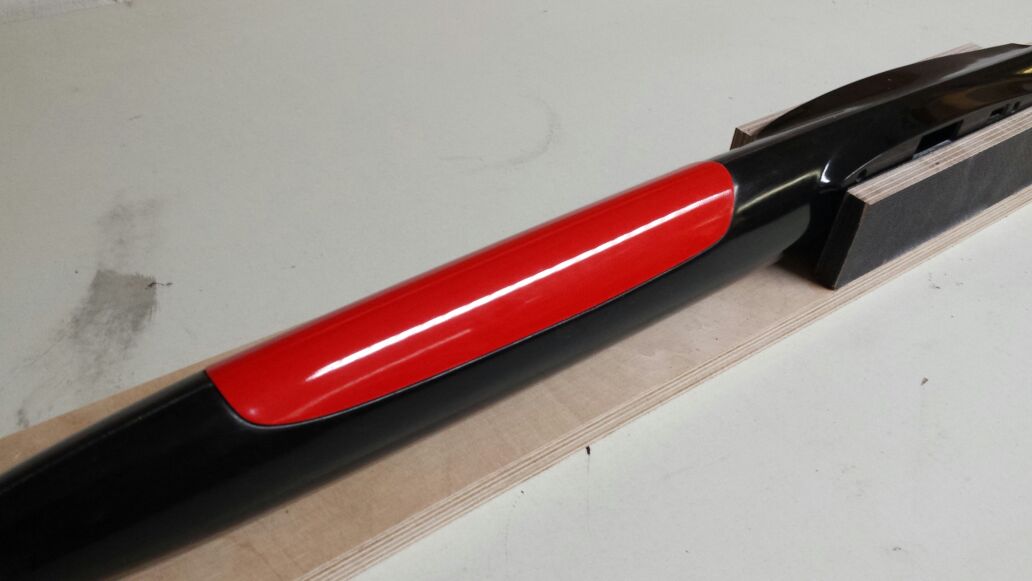

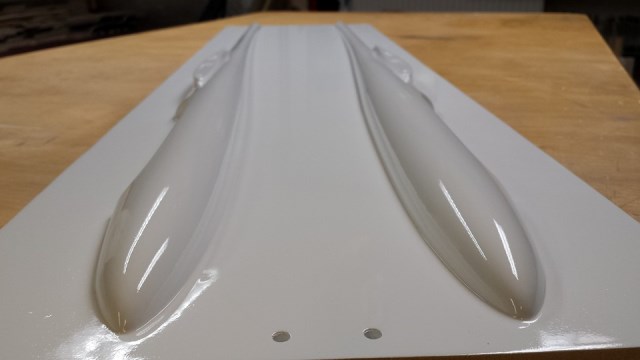

Um daraus dann Formen zu erstellen, haben wir Sie grundiert, geschliffen und lackiert.
Der Aufwand hierfür waren ca. 4 Tage.

Hier mal ein paar Fotos:







Liebe Grüße
Janina

[Varaderokalle]

Sehr cool!

ich habe zwar keine Ahnung von Segelfliegern, 3D Modelle zu fräsen fände ich auch mal interessant.
Womit erstellt ihr die Modelle?

Ich überlege immer mal wieder was mit 3D oder mit einer 4ten (Dreh)-Achse zu machen, aber ich habe dazu bisher keine wirklichen Beispieldateien oder einfach zu bedienende Programme gefunden.

LG
Kalle

[Schreinerin]

Hallo Kalle,

wir erstellen die Modelle mit Rhino3D.
Das zu sehende Modell ist mit "CamBam" generiert worden. (2,5D)

Wenn wir allerdings mit 4-Achsen (3D) arbeiten, nutzen wir Rhinocam.
Hier gibt es alle nötigen Funktionen, um eine 4te Achse in voller Funktion zu bedienen.
So haben wir z.B. einen Saitenhalter, für eine Geige gefertigt.

https://www.youtube.com/watch?v=RixH0EbYZow

Allerdings ist sowohl Rhino3D als auch Rhinocam, nicht unbedingt günstig zu erwerben.
Dennoch würde ich es immer weiter empfehlen!
Das Leistungsspektrum und der dazu gehörige Support, welches die beiden Programme bieten, erklären den Preis von selbst.

Ich kann dir empfehlen, erstmal mit einer zweiseitigen Bearbeitung anzufangen.
Das ist für den Anfang herausforderung genug
Hierfür gibt es zahlreiche Programme, mit denen man soetwas kostengünstig umsetzen kann. (z.B. CamBam oder Estlcam V9)

Liebe Grüße
Janina
