Hi, da bei Facebook in der Gruppe ein wenig Spektakel war wegen Forum und Facebook, mache ich mal den Anfang und frage hier mal.

Meine Frage, wo bzw wie bringe ich die einzelnen endschalter an. Und wie habt ihr die angebracht, Nett wären auch Fotos. Hat wer auch schon induktive verbaut?


Danke schonmal für eure Hilfe.

Hi Frank,

das ist wirklich super von Dir!
Wenn alle mit machen bekommen wir das Forum doch mit Links gefüllt!

Um dir deine Frage zu beantworten...

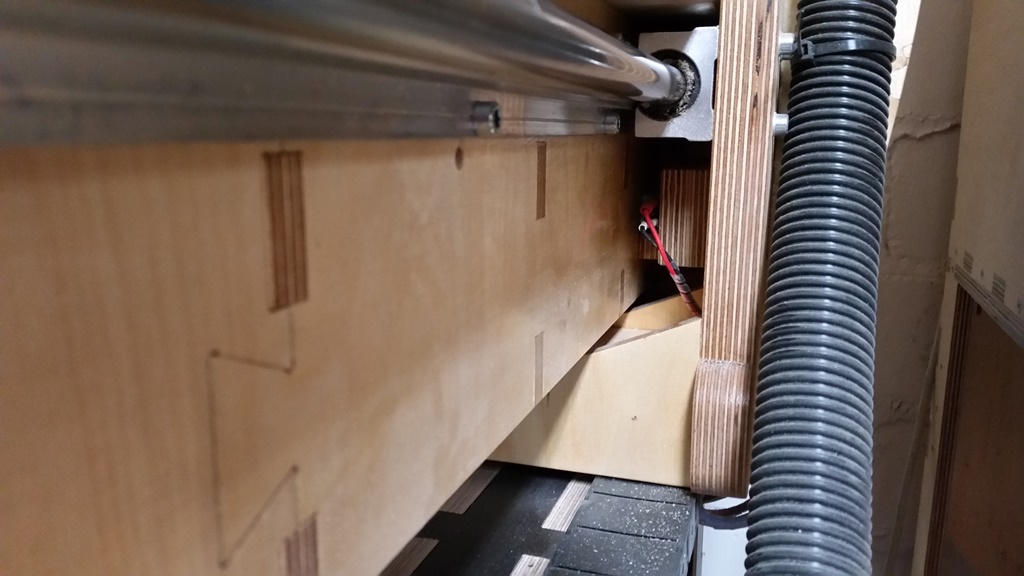

Wir haben die Endschalter wie auf den Bildern zu sehen montiert.
Das Prinzip ist relativ Simpel und schonend für die Endschalter.
Normalerweise kann man Sie direkt auslösen, durch auffahren.
Dabei passiert es aber auch oft, dass die Taster beschädigt werden.

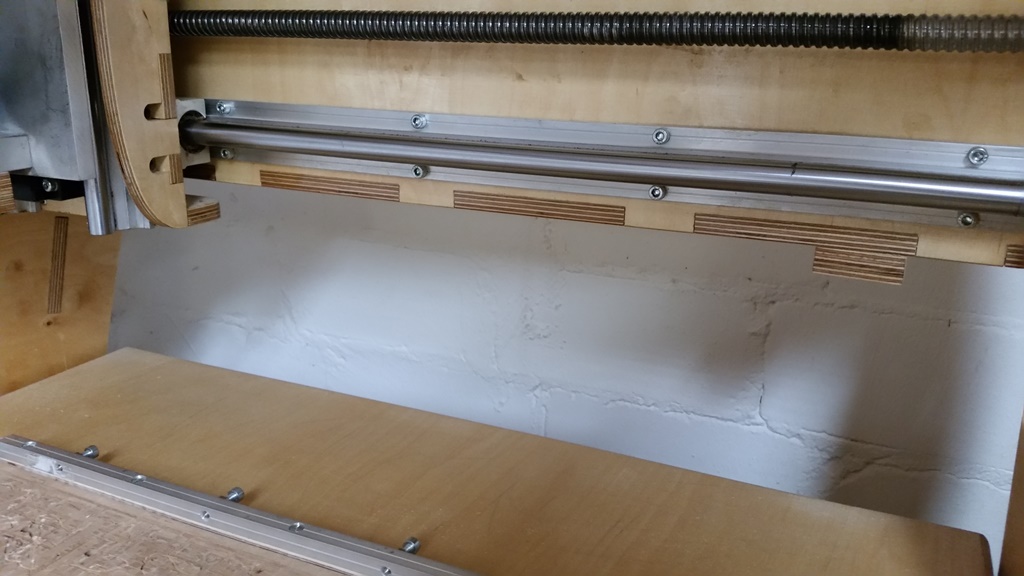

Bei der Methode mit den Keilen, passiert dies nicht.
Im schlimmsten Fall werden die Keile überfahren, ohne das die Taster der Endschalter defekt sind.

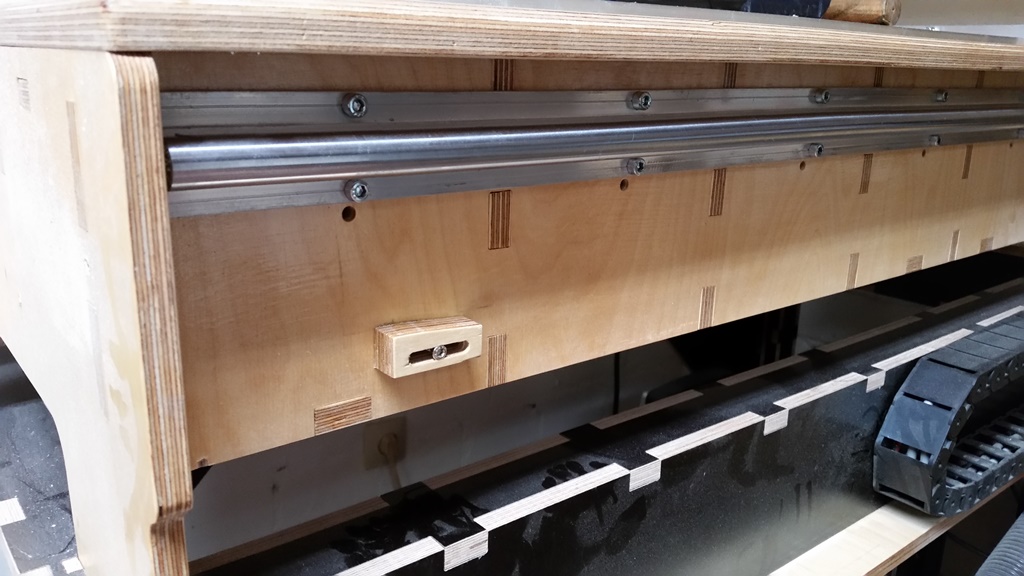

Weiterer Vorteil ist, dass die Keile verschiebbar sind.
Dadurch lässt sich genaue Position besser ermitteln.

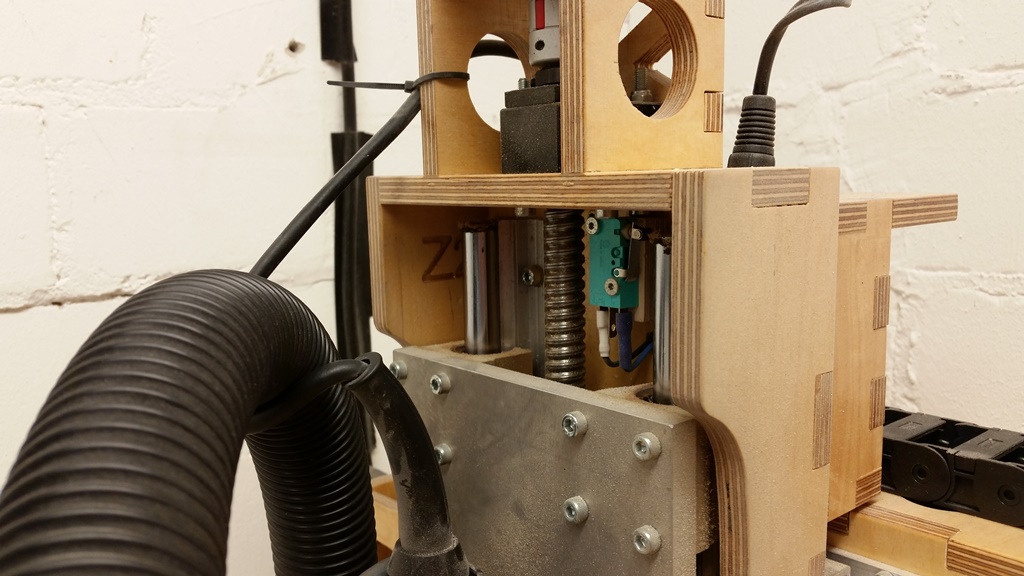

Bei der Z-Achse ist leider kein Platz für einen Keil.
Deshalb haben wir einen Führungswagen der Z-Achse leicht abgeschrägt.
Die Funktionsweise bleibt dabei die gleiche.









Leider kann man hier im Forum keine DXF Daten hoch laden.
Ich würde dir gerne (so wie allen Kunden die Keile zur Verfügung stellen), deshalb hier einen Link zum runter laden:
https://www.dropbox.com/s/jo9u45rxvcmud ... r.dxf?dl=0

Ich hoffe der Link funktioniert!
Falls nicht lass es mich wissen, dann schicke ich dir die Datei per Mail zu!

Liebe Grüße
Janina

Hallo,

flache Anfahrkeile für Endschalter sind eher ungünstig und die Schaltwege sollten möglichst kurz sein. Eine Erklärung ist hier m.E. sehr gut argumentiert http://mixware.de/ws106.html.

Gruß Klaus

Ich kann nur sagen welche Erfahrung wir bisher gemacht haben. Der jenigen der den Beitrag verfasst hat, mag durchaus recht haben, ich konnte bisher jedoch keine Nachteile feststellen.
Die Keile funktionieren einwandfrei!

Liebe grüße
Janina
